电场治疗癌症业余实现的探讨

腾是邻 · 发表于 2024-5-15 21:45:26

浮雕问天发表于 2024-5-15 21:25
功放板的高压电容是10UF400v的那两个嘛？
另附一张不同癌种需要的不同频率图！ ...

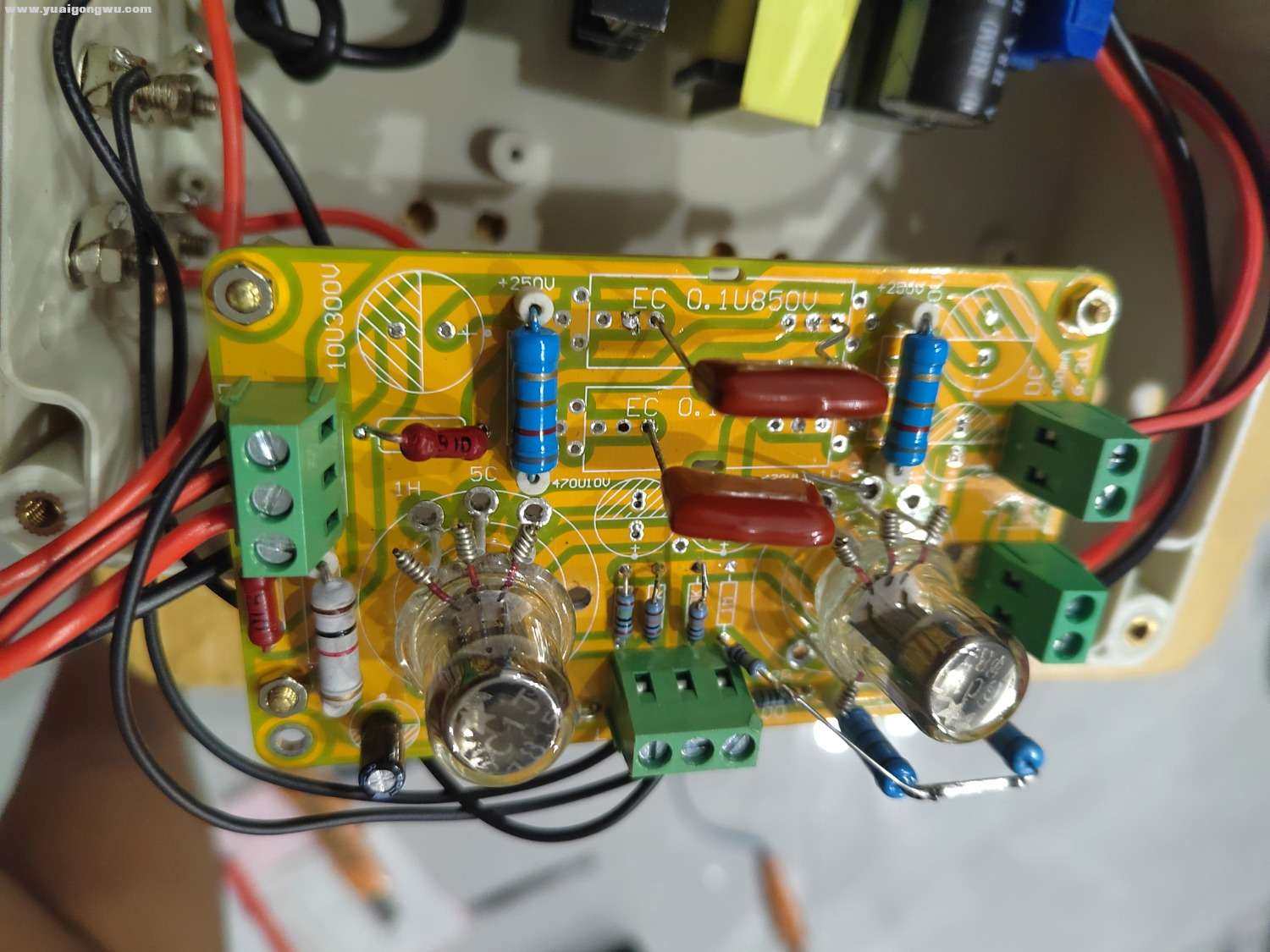

就是那两个，贴OK的那两个是高压电容。灯丝电路中的电容器要全拆除。

腾是邻 · 发表于 2024-5-15 21:55:59

浮雕问天发表于 2024-5-15 21:20
电压板需要测量输出电压的波形，后面根据波形来拆除功放板上的电容？

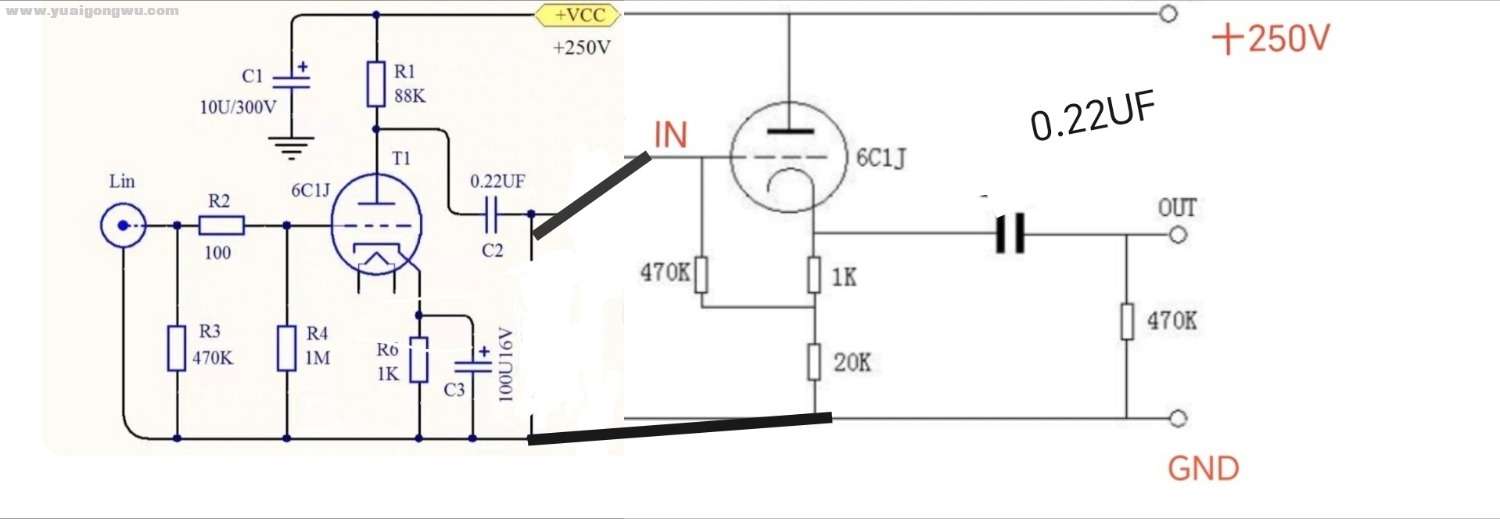

拆掉电容是为了保证电子管有正常的灯丝电压和正常的屏极电压，和波形无关。输出电压波形幅值与输入电压波形的大小有关。此板放大倍数的为20倍，可改变信号发生器的输出来获得所需要的输出电压。屏极供电大于直流200V，小心触电！一定注意做好电极的绝缘。

浮雕问天 · 发表于 2024-5-15 22:23:56

谢谢提醒，一定会仔细检查绝缘保护！
电容烫掉后会有断路的的地方嘛？

浮雕问天 · 发表于 3 天前

腾是邻发表于 2024-05-15 21:55
拆掉电容是为了保证电子管有正常的灯丝电压和正常的屏极电压，和波形无关。输出电压波形幅值与输入电压波形的大小有关。此板放大倍数的为20倍，可改变信号发生器的输出来获得所需要的输出电压。屏极供电大于直流200V，小心触电！一定注意做好电极的绝缘。

4060声光提示也是用9v供电？
红色箭头接电源正极，黑色箭头接电源负极？

登录/注册后可看大图

浮雕问天 · 发表于 3 天前

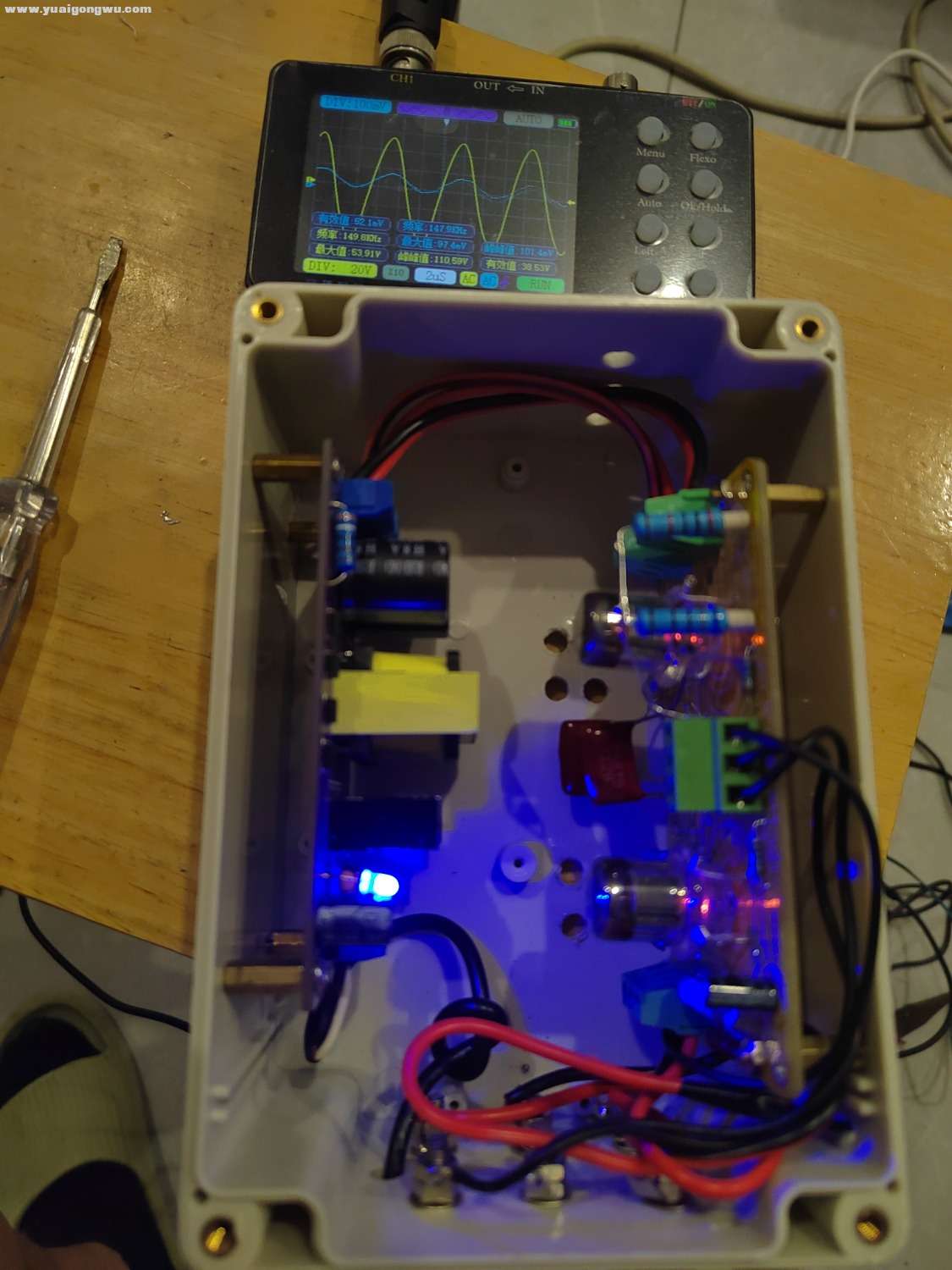

输出信号低，调不到4v左右！

登录/注册后可看大图

风随心动 · 发表于 3 天前

高电位机器是不是也是这种？

腾是邻 · 发表于 3 天前

浮雕问天发表于 2024-5-26 18:09
输出信号低，调不到4v左右！

电感上並联的电阻要焊在板子上。
确定运算放大器已换成LF353？
可用信号发生器产生150KHz，0.08V的信号加到放大器输入端（不接电感先），用示波器检查其输出端，看是否可以得到±4V的交流电压（通过调节电位器改变放大倍数）。

浮雕问天 · 发表于前天 17:05

腾是邻发表于 2024-05-26 19:55
电感上並联的电阻要焊在板子上。
确定运算放大器已换成LF353？
可用信号发生器产生150KHz，0.08V的信号加到放大器输入端（不接电感先），用示波器检查其输出端，看是否可以得到±4V的交流电压（通过调节电位器改变放大倍数）。

问1:放大板已经换了芯片，放大倍数是否和供电电压有关系？方形电池还有4v多的电压！
问2:我做的4060声光提示板子接电源就会发亮发声提示，无论有没有开启信号发生器！
电源输入端接入9v电池正极还是接入LF353的输出信号？

登录/注册后可看大图

腾是邻 · 发表于前天 21:34

方型9V电池电量有限，若测得电池电压低于8V就需更换电池。
所有标注Vcc的都接到9v电池的正极（电池正极通过开关接到电路上）
更换完LF353后要确定其放大功能正常。（你没把芯片装反吧？）
